Investigando Materiales

Se presenta el problema de resolver nuestro elemento contenedor, el material o los materiales que utilizaremos para poder terminar de envolver nuestro espacio.

Una de las opciones que barajamos es el Pladur, paneles de yeso laminados que nos sirvan de manera que el proyecto contuviera el policarbonato exterior y en en el interior unas separaciones y un envolvente del espacio que pueda parar de alguna manera toda la luz que entraría si dejáramos sólo el policarbonato. Además, separarían el espacio interior (clases, baños, zonas comunes). Estos paneles tienen un acabado que abre una gran amplitud de posibilidades, en cuanto a pinturas, colores y texturas. Nuestro proyecto necesita unos paneles que puedan ir revestidos por ambos lados, ya que por un lado están las clases y por el otro el policarbonato translúcido, por el cual se vería el acabado de nuestros paneles.

Tipos de Pladur:

-Pladur N: placa estándar, formada por un alma de yeso de origen nat

ural de color blanco y la parte que quedará a la vista de color blanco o gris claro. Sirve para albañilería y decoración.

-Pladur TEC: el anterior pero mejorado par poder ser utilizado para techos. (No nos interesaría).

-Pladur FOC: resistente al fuego, lleva fibra de vidrio incorporada al yeso. Su celulosa es de color rosa, así se le distingue de los otros tipos.

-Pladur WA: son placas a las que se les incorporan aceites siliconados (tanto superficialmente como en el yeso), haciéndolas impermeables al agua. Su color es el verde.

-Pladur GD: es el panel básico pero con dureza reforzada. Se utiliza en zonas propensas a impactos.

-Pladur FON: tienen perforaciones de distintas geometrías y velo de fibra de vidrio en el dorso para mejorar la absorción acústica.

-Pladur trillaje: dos placas del tipo N de 10 mm de grosor. Estas dos placas están unidas en su dorso por un trillaje de celulosa especial en forma de nido de abeja que rigiza el conjunto.

Ejemplos de Acabados:

Una vez determinado el tipo de panel para el cerramiento externo y su dimension base, hay que estudiar los problemas derivados de esta eleccion.

Dado que el panel impone una modulacion de 500 mm, los huecos, tanto si se coloca en horizontal como si se coloca en vertical, deben ir ajustados  a esa modulacion.

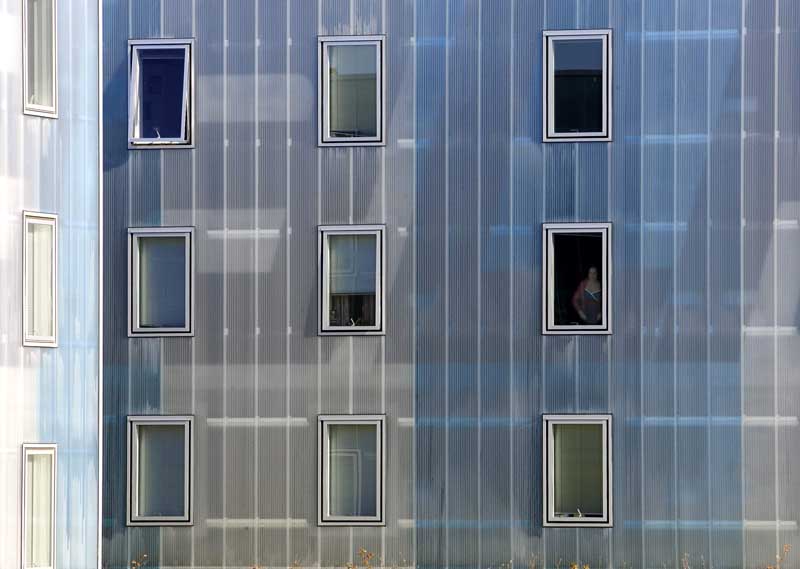

Como vemos en este ejemplo, la colocacion de un premarco externo resuelve la introduccion de las carpinterias operables de las ventanas.

Se aprecian perfectamente los montantes horizontales de sujeccion de los paneles.

Sin embargo, la necesidad de colocar ventanas en proporcion horizontal, debido a la disposicion de las aulas, nos llevaria mas a una solucion de este tipo:

Aun asi, el grado de transparencia del policarbonato, resolvería (incluso en exceso) el problema de la iluminación, por lo que los huecos previstos solo servirían para mantener una relación visual con el exterior y para ventilacion.

Se debera establecer, pues un sistema de oscurecimiento interior que permita un buen funcionamiento de las aulas.

Decisiones

Para poder hacer utilizar como paneles exteriores envolventes el policarbonato celular hemos tenido que decidir el ancho de cada panel.
Se ha decidido utilizar los paneles de 50 cm de ancho y 40 de espesor, generando un espacio interior con un espacio de separación de la estructura de 30 cm.
Para el largo de la estructura, que son 17,10 metros, se deberán utilizar 33 paneles de policarbonato.
Para su ancho, de 12,60 metros, se utilizarán 24 paneles.

CERRAMIENTOS I

El principal problema planteado por los cerramientos es la relacion que van a tener con la estructura modular configurada con elementos Superslim de 2,70 y 3,60 metros.
La primera decision ha sido la colocacion. ¿Dentro de la estructura? o ¿recubriendo esta?.
Ademas, existen otra serie de condicionantes de tipo funcional.
-Resolucion de el acondicionamiento termico y acustico.
-Soleamiento e iluminacion.
-Proteccion contra la intemperie.
-Aspecto visual.
-Facilidad de montaje.

Ademas, y por motivos de coste, la eleccion de un panel que resuelva acabado exterior e interior de una sola vez es inabordable, por lo que hay que optar por una solucion de dos hojas, una de las cuales podra resolver el acabado externo y la otra el aislamiento y el acabado interior.

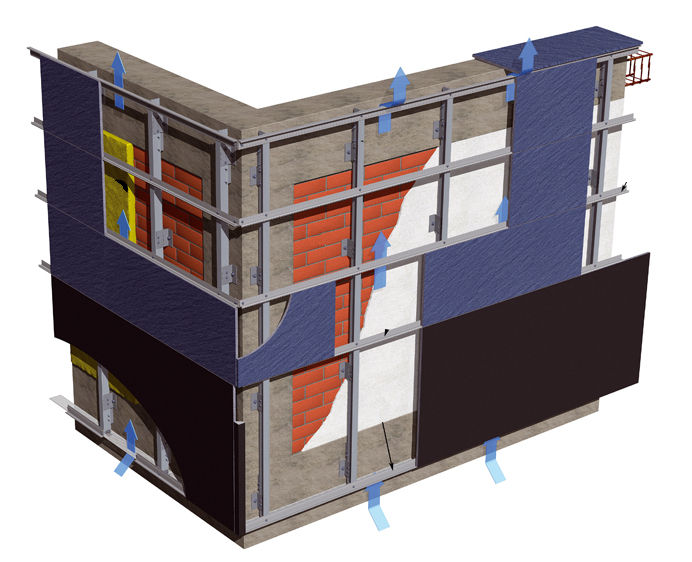

Una solucion de fachada ventilada ligera aparece como el sistema mas eficaz para resolver la fachada externa del conjunto.
Sin embargo, la modulacion de estos elementos ha de ser compatible con la modulacion de estructura.
El equipo decide por unanimidad la colocacion de el revestimiento de fachada en el interior de la jaula estructural. Posteriormente se realizara un analisis mas profundo de los problemas derivados de esta decision.
